分布式智能屏蔽系统是集信号屏蔽和监控管理于一体的智能化产品，系统通过屏蔽手机下行信号，实现在覆盖区监管违规使用手机的作用。
分布式智能屏蔽系统主要由分布式智能屏蔽管控主设备（近端）、分布式智能屏蔽管控远端设备、分布式一体化光纤智能屏蔽管控设备远端、设备集中控制单元,及信号管控平台V1.0软件组成通过对网络关键信道的信令级解析和重组帧编码，破坏目标区域内的手机与公网网络的同步和寻址，从而从跟本上切断手机与网络的联系，从而实现有效屏蔽。
系统屏蔽性能好，可支持对不同制式的手机进行屏蔽，且可集中管理。
系统用于监狱、看守所、会议室、考场以及需要安全和保密的特殊场所。

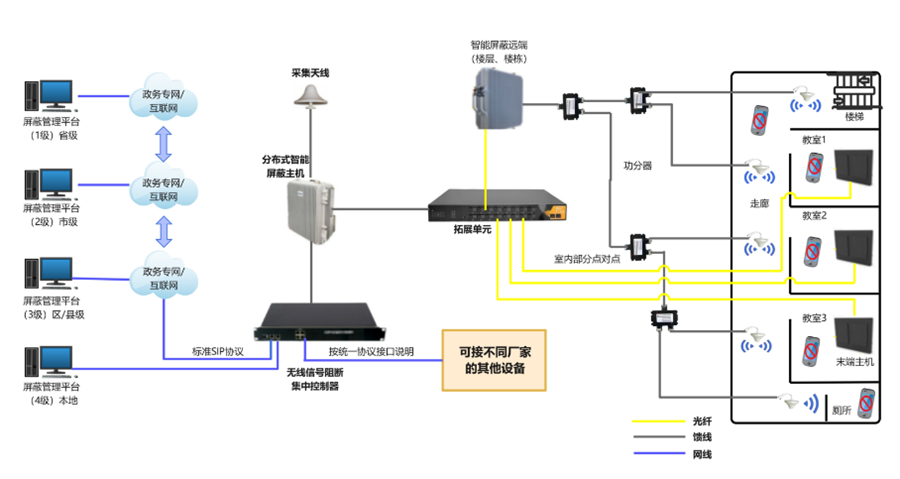

分布式智能屏蔽系统组网图

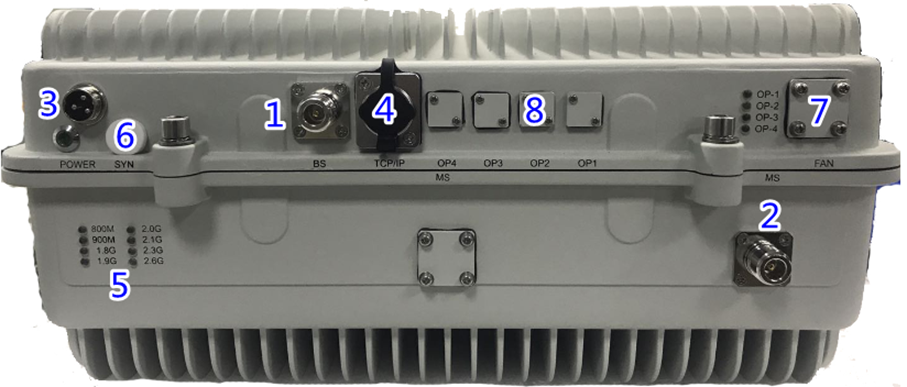

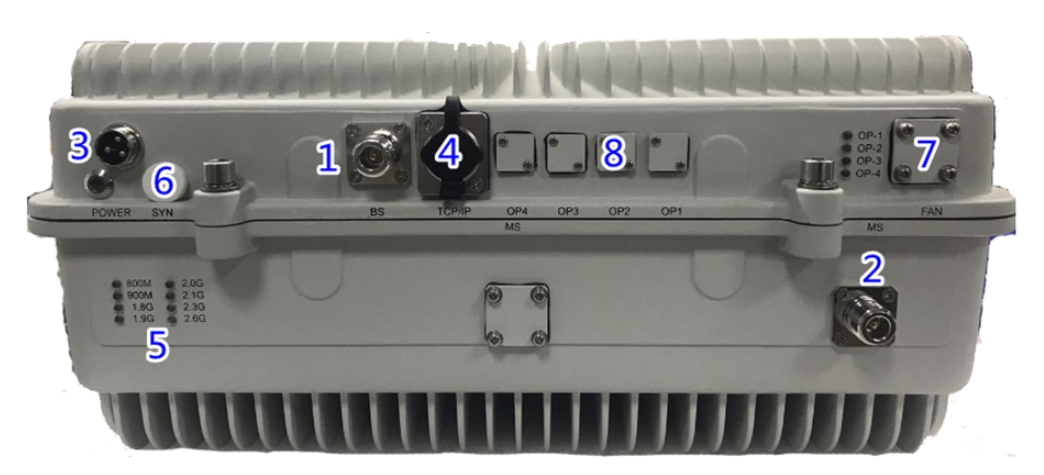

标识 | 定义值 | |
1 | BS | 输入端口（连接接收天线） |
2 | MS | 输出端口（连接远端单元输入口） |
3 | POWER | 电源连接口及电源指示灯 |
4 | TCP/IP | 调试口 |
5 | 800M/900M/1.8G/1.9G/2.0G/2.1G/2.3G/2.6G | 相应频段输入功率指示灯，达到标称输入功率时常亮，功能预留 |
6 | SYN | 预留 |
7 | FAN | 预留 |
8 | OP1-4 | 预留 |
主机的固定方式分为挂墙安装和挂杆安装两种。其中挂墙安装只需用到安装配件中的工字架，挂杆安装方式除工字架外还需要安装配件中的后置抱箍及配套长螺栓。配套安装支架出厂时已放在机箱的包装箱内。
挂墙安装时，其安装步骤如下：
a) 选定主机箱安装位置后，首先把工字架水平放置于墙壁上，将四个孔位（下图红十字孔位）在墙体上进行标记；
b) 然后用冲击钻进行打孔作业（注意钻头与膨胀螺丝的规格应相同，常规建议选用12#或14#号膨胀螺丝）；
挂杆安装时，选定主机箱安装高度后，首先将工字架用后置抱箍及配套长螺栓固定于杆体上，再将设备紧固于工字架上。

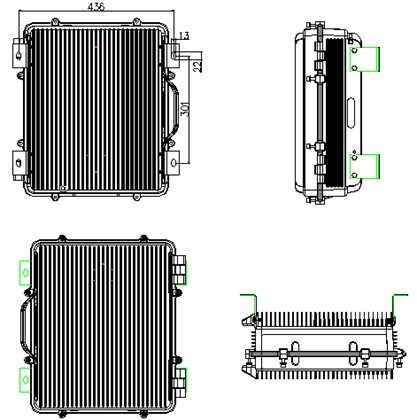

安装示意图
注意：挂墙安装时，机箱选定固定区域墙体内应确保没有隐性管道线路，避免由于打孔作业引发各种线路受损或电源短路而引发火灾等重大不良后果。
项目 | 技术参数 |
工作频段 | CDMA/FDD-LTE(BAND5)：869-880MHz GSM/FDD-LTE(BAND8)：934-960MHz DCS1800/FDD-LTE(BAND3)：1805-1880MHz TD-A(BAND34)：2010-2025MHz WCDMA/FDD-LTE(BAND1)&5G NR（N1）：2110-2170MHz TD-LTE(BAND39)：1885-1915MHz TD-LTE(BAND40)：2300-2390MHz TD-LTE (BAND38、41G N41)：2515-2675MHz 5G NR（N28）:758-803MHz 5G NR（N78）:3300-3700MHz 5G NR（N79）:4800-4896MHz（可扩展） |
输出功率 | 输出：≤-10dBm |
增益 | 75±3dB(含自动增益动态30dB) |
增益调节范围 | 0～40dB |
增益调节步长及误差 | 增益调节步长≤2dB；误差：±1.5dB/1-30dB |
杂散（带外10M） | 9KHz-1GHz≤-36dBm |
1GHz-12.75GHz≤-36dBm | |
射频接头 | N-K |
监控接口 | RJ-45 |
机箱尺寸 | 513mm×461mm×187mm |
重量 | ≤35kg |
供电 | AC-220V |
出厂默认IP | 192.168.1.2 |
